Ultrazvuk zvukovej dynamiky: fyzikálne princípy, šírenie a využitie

Ultrazvuk je mechanická vlna, šíriaca sa v elastických médiách. Ultrazvuk predstavuje mechanické kmity s vysokou frekvenciou, ktoré sa šíria v médiách a sú ovplyvnené absorpciou, difrakciou, odrazom a kavitáciou.

Zvuk je vibrácia, ktorá sa šíri vzduchom ako vlna. Frekvencia vibrácií určuje výšku tónu, nízke frekvencie vytvárajú hlboké zvuky a vysoké frekvencie ostré zvuky. Ultrazvuk s frekvenciami nad úrovňou ľudského sluchu, viac ako 20 kHz, sa môže vzduchom šíriť bezhlučne.

Čo je ultrazvuk a ako vzniká

Ultrazvuk funguje na princípe vysokofrekvenčných zvukových vĺn, ktoré nie sú pre ľudské ucho počuteľné. Ultrazvuk, generovaný pomocou magnetostrikčných, častejšie piezoelektrických generátorov, sa šíri látkovým prostredím ako vlna striedavého zhusťovania a riedenia molekúl.

Vplyvom zhusťovania a zrieďovania prostredia dochádza k rýchlym tlakovým zmenám pri kmitaní molekúl. Ultrazvuk je mechanická vlna, preto na svoje šírenie potrebuje látkové prostredie a nemôže sa šíriť vákuom.

Frekvencia, vlnová dĺžka a smerovosť

Vlnová dĺžka ultrazvuku je veľmi krátka, čo spôsobuje nízku difrakčnú schopnosť a vysokú smerovosť lúča. Fyzikálne zákonitosti šírenia, teda odraz, refrakcia, difrakcia a rozptyl, platia aj pre ultrazvuk.

Ovládanie smeru zvuku je ťažké pre difrakciu, ktorá spôsobuje, že zvukové vlny sa rozptyľujú, a to najmä pri nízkych frekvenciách. Vlnová dĺžka ultrazvuku je krátka, čo má za následok zlé difrakčné vlastnosti pre veľké prekážky, no dobrú smernosť a vysokú lokalizáciu odrazov.

Čím vyššia frekvencia, tým väčší útlm v médiu a kratšia vzdialenosť šírenia. Kratšia vlnová dĺžka umožňuje vyššiu smernosť a presnejšie zobrazenie. Prakticky to znamená, že vyššia frekvencia poskytuje lepšie rozlíšenie, ale ultrazvuk preniká do menšej hĺbky.

Akustická vlnová dĺžka je vzdialenosť medzi dvoma bodmi sínusoidy rovnakej fázy cyklu, 2D radiánov. Pre vodu a tkanivá pri frekvencii 1 MHz je dĺžka vlny približne 1,5 mm.

Šírenie ultrazvuku v rôznych prostrediach

Vyššia hustota látky síce znižuje rýchlosť šírenia zvuku, zároveň však látky s vyššou hustotou obvykle mávajú vyššiu elasticitu. Preto sa ultrazvuk najrýchlejšie šíri v pevných látkach, napríklad v kostiach, a najpomalšie v plynoch, napríklad vo vzduchu.

V kvapalinách a materiáloch s vysokým obsahom vody sa ultrazvuk šíri odlišne ako v plynoch alebo pevných látkach. Vplyv média a teploty ovplyvňuje rýchlosť útlmu; v plynoch prevláda disperzia a rýchlejšie sa šíria nízkofrekvenčné vlny.

Na hustote prostredia a rýchlosti šírenia ultrazvuku je závislá akustická impedancia, veličina opisujúca vzťah ultrazvuku a prostredia. Prostredie kladie určitý odpor ultrazvukovému vlnaniu a bráni vzniku zón zvýšeného a zníženého tlaku, teda zhusťovaniu a riedeniu molekúl.

Akustická impedancia a odraz vĺn

Akustická impedancia je odpor, ktorý kladie prostredie prechádzajúcej zvukovej vlne. Charakteristická akustická impedancia je vlastnosť prostredia daná súčinom jeho hustoty a rýchlosti šírenia zvuku v ňom.

Pri priechode telom ultrazvuková vlna naráža na rôzne tkanivové rozhrania, pričom rôzne tkanivá majú rôznu akustickú impedanciu a echogenitu, teda schopnosť odrážať ultrazvukové vlny.

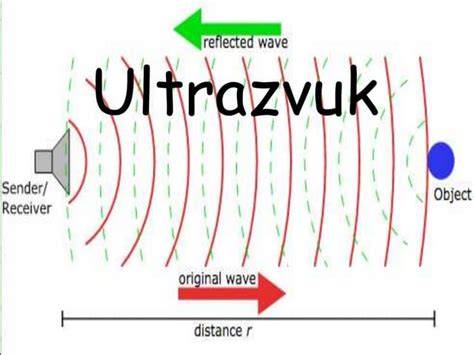

Na tkanivovom rozhraní dochádza k čiastočnému odrazu vlny, teda k echa alebo ozvene, pričom časť vlny pokračuje ďalej k ďalšiemu tkanivovému rozhraniu. Čím väčší je rozdiel akustických impedancií a echogenít susedných tkanív, tým väčší je odraz vlny.

Ak platí Z1 = Z2, R = 0 a na rozhraní prostredí nedochádza k odrazom. Pri veľkom rozdiele impedancií sa odraz približuje k hodnote R → 1.

Na tomto princípe je založená metóda vyšetrenia ultrazvukom v lekárstve. Zaznamenané odrazy sa spracujú a vytvoria obraz vnútorných štruktúr.

Prečo sa používa ultrazvukový gél

Pri vyšetrení ultrazvukom je nežiadúce, aby vlny prechádzali vzduchovou vrstvou medzi ultrazvukovou sondou a povrchom tela. Rozdiel medzi impedanciou vzduchu a mäkkého tkaniva je značný a na tomto rozhraní by dochádzalo k veľkým odrazom.

Gél zabezpečuje dobrý kontakt sondy s pokožkou a lepší prenos zvukových vĺn. Lekár aplikuje vodný ultrazvukový gél na pokožku a pohybuje ultrazvukovou sondou po vyšetrovanej oblasti.

Útlm, absorpcia a rozptyl

Absorpcia je proces, pri ktorom sa ultrazvuková energia vkladá do prostredia, ktorým prechádza. Akustická atenuácia je redukcia intenzity ultrazvukového signálu prechádzajúceho prostredím. Zahŕňa absorpciu, rozptyl a divergenciu ultrazvukových lúčov.

Absorpčné charakteristiky opisujú, ako ultrazvuk stráca energiu počas prechodu médiom v dôsledku absorpcie, vedenia tepla a viskozitných efektov. Koeficient absorpcie je úmerný štvorcu frekvencie.

Pri priechode živou tkanivou ultrazvuk v dôsledku absorpcie energie spôsobuje zahrievanie tkaniva. Deje sa tak predovšetkým na tkanivovom rozhraní, ale aj pri priechode homogénnou tkanivou.

Miera absorpcie závisí od frekvencie ultrazvuku. S rastúcou frekvenciou sa zvyšuje absorpcia a disperzia v tkanivách a klesá prenikavosť ultrazvuku. Prakticky platí, že vyššia frekvencia vedie k vyššiemu útlmu a kratšej vzdialenosti šírenia.

Absorpcia ultrazvuku prebieha aj v hlbšie uložených tkanivách, ktoré väčšinou neobsahujú termoreceptory. Energia ultrazvukových vĺn je väčšia ako energia počuteľného zvuku, čo umožňuje rôzne aplikácie, ako sú rezanie, zváranie a zobrazovanie v medicíne.

Charakteristiky ultrazvukového lúča

Ultrazvuková vlna má koncentrovaný lúč smerujúci dopredu. Ak priemer prekážky prevyšuje vlnovú dĺžku, vzniká zvukový tieň.

Divergencia lúča sa meria uhlom divergencie. Priemyselné aplikácie vyžadujú presné konštrukcie sondy na dosiahnutie dobrého smerovania lúča.

Základné princípy ultrazvuku zahŕňajú správne navrhnuté rozmery zdroja a vhodné frekvencie. Charakteristiky lúča ovplyvňujú kvalitu obrazu, presnosť lokalizácie aj schopnosť odhaliť vnútorné štruktúry alebo chyby materiálu.

Najdôležitejšie pojmy ultrazvukovej techniky

• Akustická energia - mechanická energia prenášaná akustickou vlnou.
• Intenzita ultrazvuku - energia prenášaná vlnou cez jednotku plochy.
• Akustická impedancia - odpor, ktorý kladie prostredie prechádzajúcej zvukovej vlne.
• Akustický tieň - ultrazvukový artefakt, pri ktorom je od štruktúr ležiacich za atenuujúcim objektom redukovaný odraz ultrazvukových vĺn.
• Bočné laloky - sekundárny ultrazvukový lúč odklonený od hlavného lúča.
• Dynamický rozsah - pomer medzi najväčším deformovaným signálom a najmenším detekovaným signálom.
• Frame - jeden kompletný obrázok na monitore.
• Frame rate - počet obrazov na displeji.
• TGC - elektronická kompenzácia atenuácie v závislosti od času.
• Harmonic imaging - obrazový režim zobrazovania harmonických odrazov.

Sondy a usporiadanie prvkov

Array je priestorové usporiadanie prvkov ultrazvukovej sondy. Annular array je viacprvková sonda, v ktorej sú kryštály usporiadané do koncentrických kruhov.

Phased array využíva elektronické oneskorenie prvkov na syntézu ultrazvukového poľa. Presným riadením fázy ultrazvukových vĺn možno vytvárať zakrivené zvukové dráhy.

Ultrazvukové zobrazovanie

Diagnostický ultrazvuk, známy tiež ako sonografia alebo ultrasonografia, patrí medzi zobrazovacie metódy, ktoré umožňujú rýchle zobrazenie vnútorných tkanív ľudského tela.

Sonografia je neinvazívne diagnostické vyšetrenie využívajúce vysokofrekvenčné zvukové vlny na zobrazenie vnútorných orgánov a tkanív v reálnom čase. Lekári ho využívajú na diagnostiku rôznych zdravotných stavov a na návrh ďalších liečebných krokov.

Ultrazvuk poskytuje cenné informácie o veľkosti a vnútornej štruktúre orgánov, ako aj o prítomnosti patologických stavov. Jeho výhodou je schopnosť zobraziť tkanivá v reálnom čase, čo umožňuje lekárom sledovať pohyb orgánov alebo krvný tok v cievach.

Ultrasonografia zahŕňa zobrazovacie techniky B-mode, M-mode a harmonické zobrazovanie, ktoré vyžadujú pokročilé spracovanie signálu a digitálne konverzie. Trojrozmerné a štvorrozmerné zobrazenia sa vyvíjajú s cieľom dosiahnuť vyššiu informačnú hodnotu a realistickejšie rekonštrukcie.

B-mode a M-mode

B-mode, teda brightness-mode, je zobrazovanie, pri ktorom je amplitúda odrazeného signálu zobrazená moduláciou svetla, pričom poloha echa určuje anguláciu sondy a čas prenosu odrazu.

V medicíne je hlavným prínosom ultrazvuku schopnosť zobraziť morfologické informácie v B-mode a dynamiku pomocou Dopplera a DTI v reálnom čase.

Frame rate označuje počet obrazov na displeji. Vysoký dynamický rozsah a frame rate sú kritické pre diagnostiku v reálnom čase.

Harmonické zobrazovanie

Harmonické zobrazovanie je obrazový režim využívajúci harmonické odrazy. Harmonické signály umožňujú lepšie kontrastné rozlíšenie bez potreby kontrastných látok.

Harmonické zobrazovanie zlepšuje kontrast a redukuje artefakty. Vzrastá význam TGC a harmonického zobrazovania, pretože harmonické signály umožňujú lepšie kontrastné rozlíšenie bez potreby kontrastných látok.

Compound scan

Compound scan je dvojrozmerné zobrazenie kombinujúce aspoň dva obrazy za sebou. Kombinovanie obrazov môže podporiť prehľadnejšie zobrazenie vyšetrovaných štruktúr.

Dopplerovské metódy a pohyb

Doppler označuje rozdiel frekvencie medzi vyslanými a prijatými vlnami. Dopplerovský frekvenčný shift je rozdiel frekvencie medzi vyslanými a prijatými vlnami.

Dopplerovský uhol je uhol medzi smerom lúča a smerom toku krvi. Dopplerovské vyšetrenie umožňuje sledovať krvný tok v cievach.

Aliasing je ultrazvukový artefakt vznikajúci pri Dopplerovi, keďže vzorkovacia frekvencia je nižšia než dvojnásobok najvyššej frekvencie.

Power-Doppler imaging ponúka vysokú citlivosť Dopplera s priemerovaním. Tissue Doppler a DTI zobrazujú pohyb tkanív a venujú sa funkciám srdcovej kinetiky.

Kavitácia a mechanické účinky

Kavitácia vzniká pri dopade ultrazvuku na kvapaliny, kde sa vytvárajú mikrobubliny, ktoré sa počas cyklov rozpínajú a kolabujú. Tento proces vedie k extrémnym lokálnym podmienkam, najmä k vysokému tlaku a teplote.

Kavitácia poskytuje významný mechanizmus mechanickej interakcie a možnosti extrakcie látok, ako aj zlepšenia povrchovej a materiálovej diagnostiky.

Vplyvom zhusťovania a zrieďovania prostredia dochádza k rýchlym tlakovým zmenám pri kmitaní molekúl, čo môže viesť k mechanickému poškodeniu štruktúr napríklad vplyvom kavitácie.

Ultrazvuk v medicíne

Keďže ultrazvuk nevyužíva ionizujúce žiarenie, nepredstavuje riziko ani pri viacerých opakovaných vyšetreniach. Sonografia je úplne bezpečná, bezbolestná, bez žiarenia a môže sa opakovať bez obmedzení.

Vyšetrenie ultrazvukom je vo väčšine prípadov nebolestivé. Počas vyšetrenia môže lekár pomocou sondy vyvinúť mierny tlak na vyšetrovaciu oblasť, čo môže byť pre niektorých pacientov nepríjemné, ale nie bolestivé.

Pacient si ľahne na vyšetrovacie lôžko. Lekár aplikuje vodný ultrazvukový gél na pokožku a pohybuje sondou po vyšetrovanej oblasti. Na monitore vidí orgány v reálnom čase.

Po vyšetrení lekár vysvetlí nálezy. Pacient obdrží písomný protokol s opisom a záverom, gél sa utrie papierovou utierkou a pacient sa môže hneď obliecť a odísť.

Vyšetrenie orgánov a tkanív

Ultrazvuk umožňuje rýchle zobrazenie vnútorných tkanív ľudského tela a pomáha pri diagnostike rôznych zdravotných problémov.

Ultrazvukové vyšetrenie mäkkých častí, svalov a lymfatických uzlín je neinvazívna a bezpečná zobrazovacia metóda, ktorá umožňuje lekárom rýchlo a presne diagnostikovať rôzne zdravotné problémy.

Sonografia prsníkov je rýchla, bezpečná a neinvazívna metóda na zobrazenie tkaniva prsníkov.

Príprava na vyšetrenie

Príprava závisí od typu vyšetrenia. Pri niektorých sonografických vyšetreniach nie je potrebná žiadna špeciálna príprava.

Pri vyšetrení brušnej dutiny by mal byť pacient nalačno aspoň štyri hodiny a deň pred vyšetrením by sa mal vyhnúť potravinám, ktoré spôsobujú zvýšenú plynatosť. Piť môže len nesladené nápoje bez bubliniek, najlepšie čistú vodu alebo slabý čaj.

Jedlo a plyn v tráviacom trakte zhoršujú zobrazenie orgánov a môžu spôsobovať tieňovanie.

Pri vyšetrení panvy je potrebné mať naplnený močový mechúr. To znamená vypiť pol až jeden liter vody približne hodinu pred vyšetrením.

Trvanie vyšetrenia

Dĺžka ultrazvukového vyšetrenia závisí od konkrétneho vyšetrenia a náročnosti nálezu. Vyšetrenie trvá približne 10 až 15 minút pri vyšetrení štítnej žľazy a až 45 minút pri echokardiografii.

Výsledky a ďalší postup

Výsledok je k dispozícii okamžite. Lekár môže odporučiť ďalšie vyšetrenia, napríklad CT, MR alebo biopsiu, prípadne odošle pacienta k špecialistovi.

Väčšina sonografických vyšetrení je hradená zdravotnou poisťovňou pri indikácii lekárom a pacient potrebuje žiadanku od obvodného lekára.

Terapeutický ultrazvuk

Terapeutický ultrazvuk je osvedčená metóda fyzikálnej liečby, ktorá využíva mechanické vlnenie vysokej frekvencie na ošetrenie hlboko uložených štruktúr.

Terapeutický ultrazvuk vytvára mechanické vlnenie s frekvenciou 1 alebo 3 MHz, ktoré preniká do tkaniva a vyvoláva v ňom mikromasáž buniek.

Vďaka týmto účinkom ultrazvuk uvoľňuje svalové spazmy, zlepšuje prekrvenie, redukuje zápal a urýchľuje hojenie poškodených tkanív.

Pacient leží alebo sedí v pohodlnej polohe. Terapeut nanesie na pokožku špeciálny gél, ktorý zabezpečí prenos ultrazvukového vlnenia, a krúživými pohybmi aplikuje ultrazvukovú hlavicu na ošetrovanú oblasť.

Jedno sedenie trvá približne 5 až 10 minút.

Priemyselné využitie ultrazvuku

Z dôvodu vysokej frekvencie a krátkej vlnovej dĺžky sa ultrazvuk často využíva na rezanie, zváranie a v technike. Jeho nízka difrakcia a vysoká smerovosť podporujú priemyselné aj medicínske zobrazovacie metódy.

V priemysle ultrazvuk umožňuje nedeštruktívne testovanie materiálov a detekciu vnútorných chýb vrátane trhlín a dutín.

Priemyselné frekvencie sa pohybujú od 0,5 do 25 MHz a umožňujú selektívnu kontrolu pomocou zmeny uhla lúča.

Energia ultrazvuku úzko súvisí s frekvenciou, čo vedie k silnému mechanickému efektu na materiál vrátane tepelného efektu a lokálnych zmien v štruktúre.

Ultrazvuk v priestorovom zvuku

Vedci objavili spôsob, ako nasmerovať zvuk na jedného poslucháča pomocou samoohybných ultrazvukových lúčov a nelineárnej akustiky.

Presným riadením fázy ultrazvukových vĺn možno vytvárať zakrivené zvukové dráhy, ktoré dokážu navigovať okolo prekážok a stretnúť sa na konkrétnom cieľovom mieste.

Nový výskum predstavuje metódu na vytvorenie zvukových enkláv, teda špecifických oblastí, na ktoré je zvuk obmedzený a neovplyvňuje okolie.

Táto technológia by mohla zmeniť zábavu, komunikáciu a priestorový zvuk.

Prehľad vybraných technických pojmov

Ultrazvuk spolu so zvukom tvorí súbor fenoménov založených na mechanických kmitoch a šírení energie v prostredí. Jeho využitie zahŕňa zobrazovanie a diagnostiku v medicíne, terapeutické pôsobenie, kontrolu a spracovanie materiálov v priemysle aj vývoj smerovaného priestorového zvuku.

Vznik kavitácie, možné meranie intenzity kavitácie a spracovanie signálov prinesú ďalšie inovatívne aplikácie.
